مبدأ المنتج:

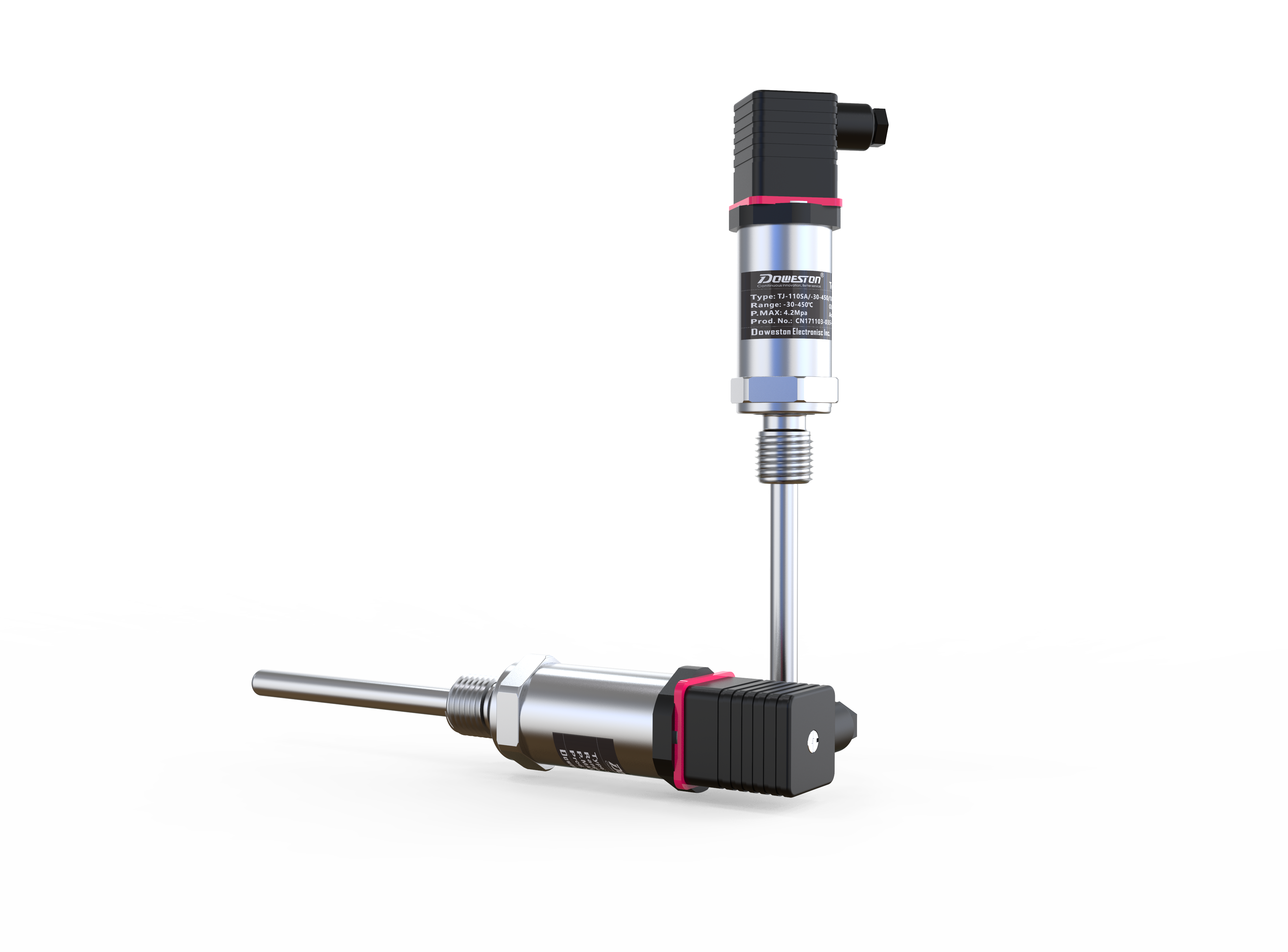

يتكون جهاز إرسال درجة الحرارة المضغوط TA-100A من وحدة مرجعية ، ووحدة تحويل R / V ، ودائرة خطية ، وحماية عكسية ، وحماية الحد من التيار ، ووحدة تحويل V / I ، وما إلى ذلك بعد تضخيم إشارة المقاومة الحرارية ، يتم تعويض العلاقة غير الخطية بين درجة الحرارة والمقاومة بدائرة خطية. بعد دائرة التحويل V / I ، يتم إخراج إشارة تيار ثابتة من 4 ~ 20mA مع علاقة خطية مع درجة الحرارة المقاسة. جهاز إرسال المقاومة الحرارية هو نوع من كاشف درجة الحرارة شائع الاستخدام في منطقة درجات الحرارة المتوسطة والمنخفضة.
مجال التطبيق:
جهاز إرسال درجة الحرارة المضغوط TA-100A مناسب لمعدات التحكم في معالجة المياه ، والصناعة الكهربائية ، والمعدات الهيدروليكية البحرية ، والمعدات الهيدروليكية والطاقة المائية ، والكيميائية ، ومعدات صناعة البتروكيماويات ، ومراجل الفحم الحراري ، والهوائية ، والهيدروليكية ، ونظام التبريد ، ونظام التدفئة ، وهندسة الأتمتة ، إلخ. المنتج مناسب لكاشف درجة حرارة المنطقة ذات درجة الحرارة المتوسطة والمنخفضة.
سمات:
■ تثبيت واسع بسيط ، متعدد النطاقات اختياري ، مجموعة متنوعة من المواصفات الاختيارية للمسبار
■ كبل مُغلف ناعم مزود بمكونات إضافية لقياس مقاومة الاهتزاز
■ قطر أنبوب الحماية (من 3.0 مم)
■ طول إدراج التطبيق المحدد
■ هيكل مدمج ، أجزاء متحركة قليلة ، كل غلاف من الفولاذ المقاوم للصدأ
■ خصائص ميكانيكية جيدة ، ومقاومة الاهتزاز ، ومقاومة الصدمات
■ حجم صغير ، لا توجد فجوة هوائية بالداخل
■ تأخر قياس صغير في القصور الذاتي الحراري
■ عمر خدمة طويل
المستشعر | مقاوم حراري قياسي PT100 (اختياري آخر) |
نطاق القياس | -50-0℃、-20-100℃、0-50℃、0-150℃、0-200℃ |
طول المسبار | 20-1000 ملم |
قطر المسبار | 3、6 (قياسي) 、 8 مم |
انتاج | | 0-10 فولت 、 4-20 مللي أمبير 、 هارت |
دقة | فئة B فئة B |
دقة التكرار | ≤0.3٪ FS / سنة |
خطأ | ± 0.3 كيلو + 0.005 × تي |
الخطية | <0.1% |
دقة | 0.1 ك |
تأثير درجة الحرارة | 0.1 كيلو / 10 كيلو |
وقت الاستجابة | T50،2.3S T90،5S |
عرض | طاولة عرض اختيارية ، حقل 4 LED مع ضوء مؤشر |
جهد التشغيل | 24 فولت تيار مستمر |
درجة الحرارة المحيطة | -20-80 |
ضغط العمل | 4.0 ميجا باسكال |
مادة | مفاصل هالسمان: اللدائن الهندسية |
المسبار: الفولاذ المقاوم للصدأ 316L (يمكن تخصيص غلاف خاص) | |
الهيكل : ستانلس ستيل 304 / 316 لتر | |
كابل التعويض | هلام السيليكا: البيئة -50 ~ 180 درجة مئوية |
شبكة معدنية: بيئة -20 ~ 350 ℃ | |
فئة الحماية | الجزء الكهربائي IP65 |
الربط الكهربائي | موصل هالسمان ، قابس طيران |
الحماية الكهربائية | حماية عكسية ، حماية من الحمل الزائد ، حماية ماس كهربائى |
وضع التثبيت | اتصال مترابطة ، اتصال شفة |
ختم | ختم الخيط ، معيار الشركة المصنعة |
مرفق | كم مقاوم للحريق اختياري |
المعيار الدولي IEC | ||
نوع المقاومة الحرارية | مادة القطب | نطاق درجة حرارة |
PT10 | مقاومة البلاتين | -200~850℃ |
PT100 | مقاومة البلاتين | -200~850℃ |
PT1000 | مقاومة البلاتين | -200~850℃ |
النحاس 50 | مقاومة النحاس | -50~150℃ |
النحاس 100 | مقاومة النحاس | -50~150℃ |
