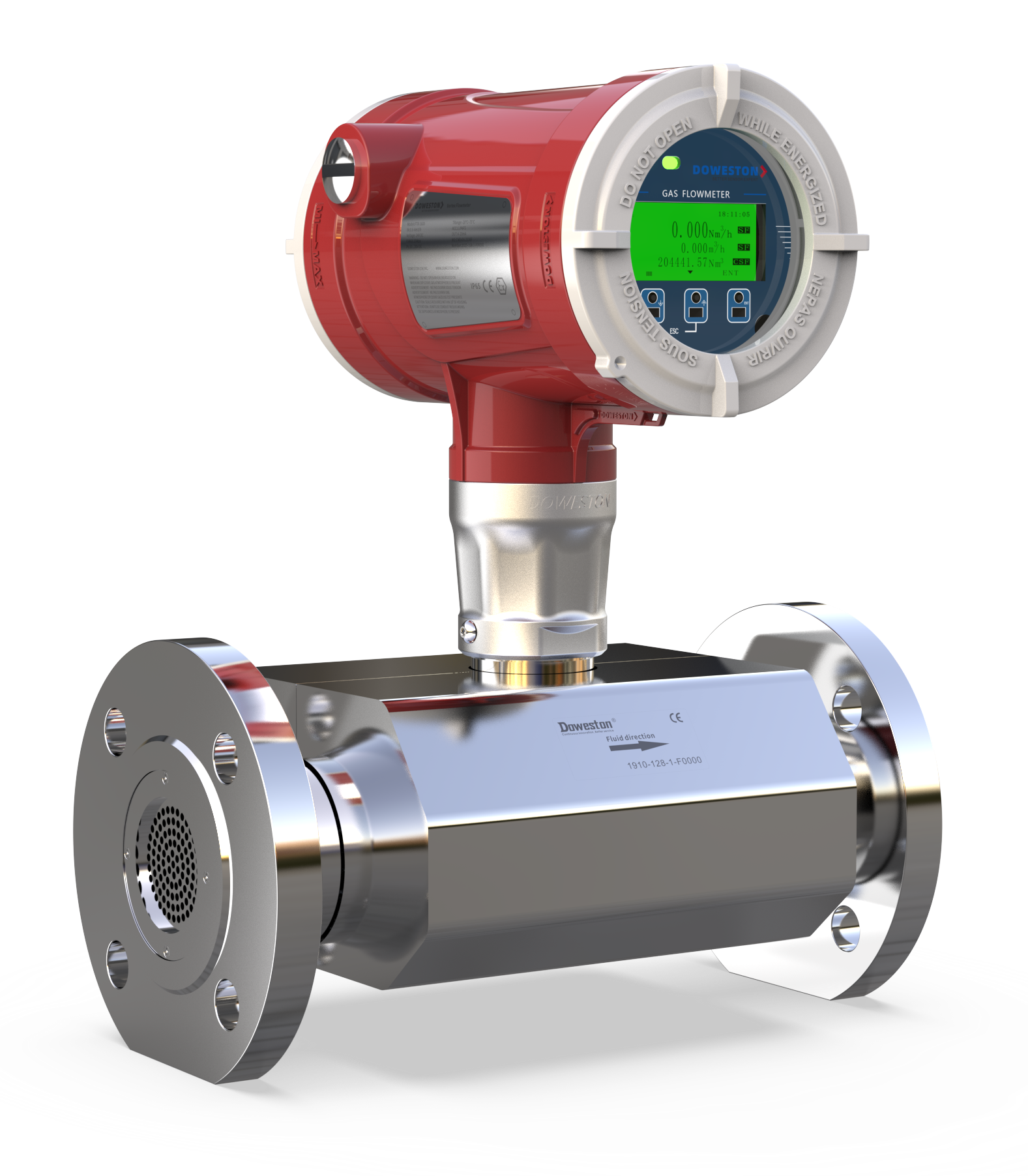

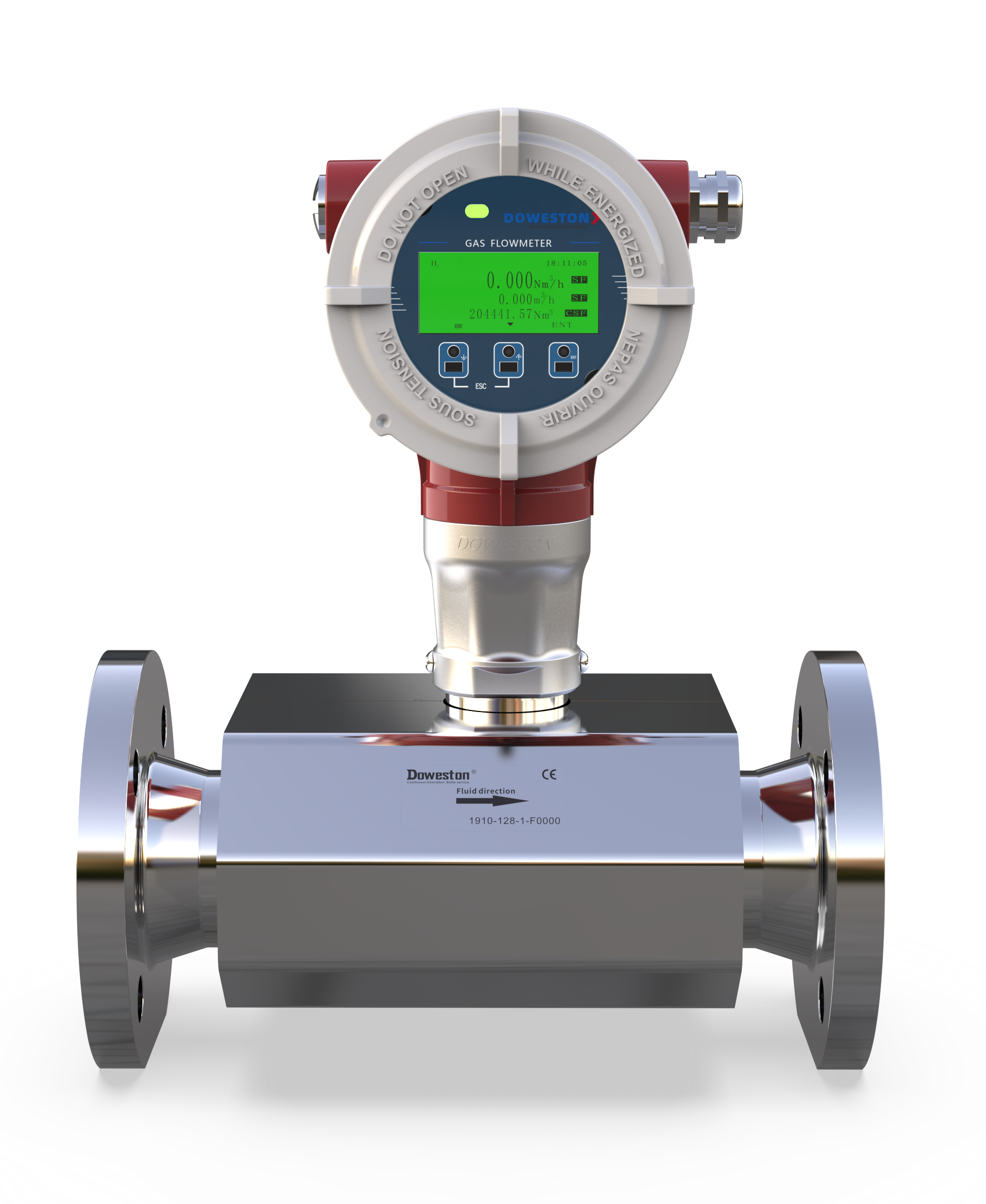

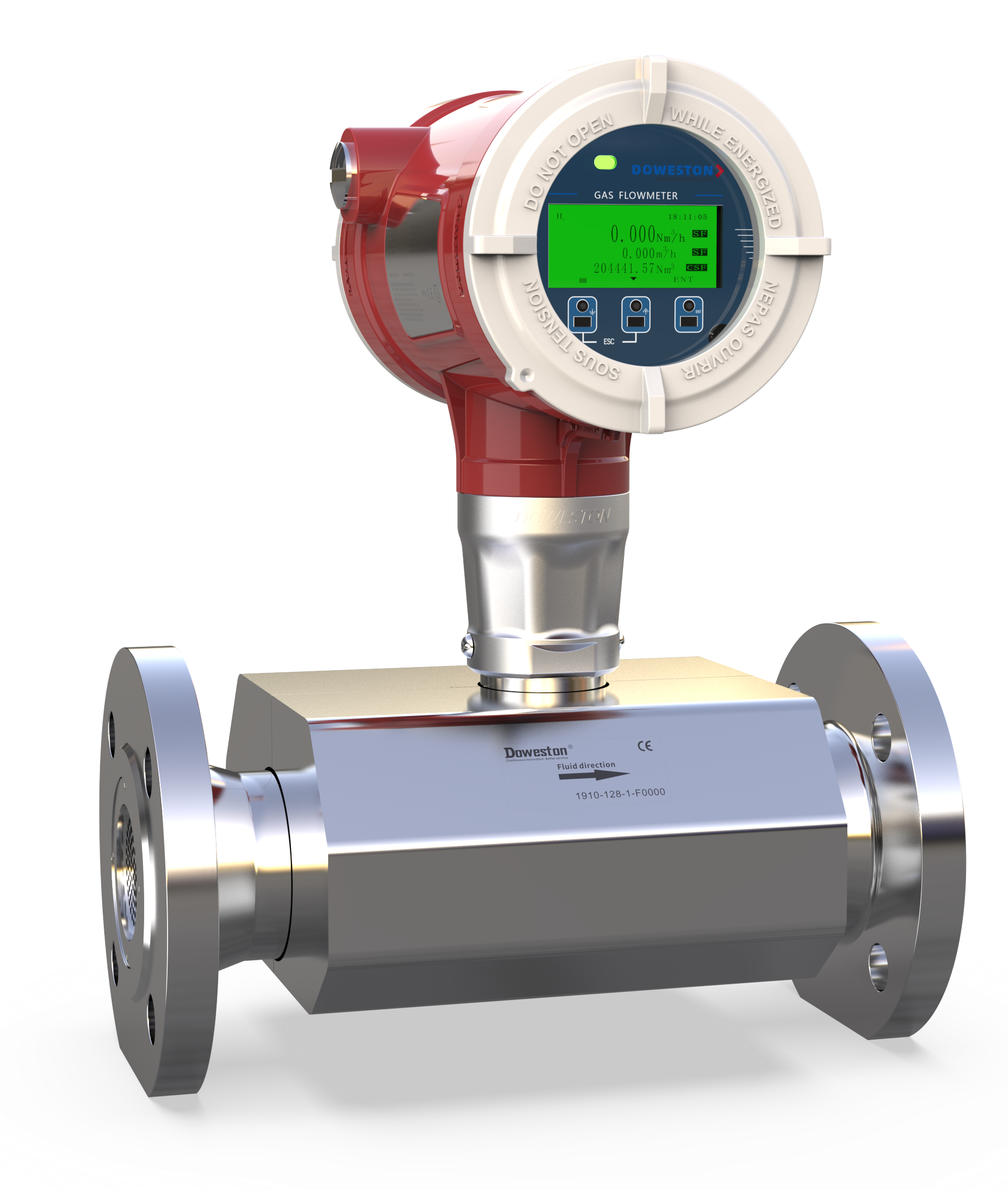

Os medidores de vazão ultrassônicos de gás multicanal da série Sonic Max LM operam medindo a diferença de tempo entre os pulsos ultrassônicos a montante e a jusante do gás, que é proporcional à taxa de fluxo. Esta medição é então convertida em taxa de fluxo de volume de gás. O medidor de vazão consiste em um transdutor eletroacústico (PEA), uma seção de medição e uma unidade de processamento de sinal.
A seção de medição pode ser um corpo de medidor ultrassônico de vazão de gás multicanal da série Sonic Max LM ou uma seção de design de corte de um tubo existente. A unidade de processamento de sinal fornece um transmissor que alimenta o medidor ultrassônico de gás mono KMC-M e gera um sinal de saída padrão para fluxo e volume de gás sob condições operacionais.
Nas versões que possuem calculadoras embutidas, o equipamento de processamento de sinal também recebe sinais de corrente de sensores de temperatura e pressão, calcula a vazão em condições padrão, valor térmico e registra as leituras.
Parâmetros técnicos:
O medidor pode incluir um dispositivo de preparação de fluxo dependendo da versão:
- Segmento em linha reta para instalação de sensores de temperatura e pressão
- Regulador de fluxo para eliminar efeitos de arrasto locais
- Purificador de gás - recomendado para gás contaminado
- Silenciador - recomendado para temporização de fluxo após a instalação de um regulador de pressão operando sob condições críticas de fluxo de gás
A calibração de fábrica e a verificação dos medidores de vazão podem ser realizadas integrando todos os componentes do medidor de vazão na linha de medição (versões de maior precisão disponíveis em pedidos especiais).
Campos de Aplicação:
Os medidores de vazão com computadores de vazão integrados e sensores de temperatura e pressão permitem a medição de vazão volumétrica sob condições padrão. Todos os componentes do complexo operam sob uma gama completa de condições operacionais (-50 a +50 °C, IP67).
Vantagens do medidor de vazão ultrassônico de gás multicanal da série Sonic Max LM em relação a outros tipos de medidores de vazão:
Comparado com medidores de vazão de turbina, diferenciais e mecânicos:
- Faixa dinâmica mais ampla: de 1:100 a 1:400 (nível de 4%)
- Sem obstrução de fluxo: sem perda de pressão e possibilidade de danos aos componentes do medidor de vazão
- Sem partes móveis que requerem manutenção
- Medição de fluxo bidirecional
Comparado com o medidor de fluxo de massa Coriolis:
- Medição em baixa pressão e vazão
- Habilidade para lidar com gases contaminados.
